シュマッカーMi9組み立て7　リンクマウント

-
次はアッパーアームを固定するリンクマウントの組み立てです。

Mi9の特徴の一つである、リヤボディマウントがリヤリンクマウントと一体になっています。
しかも一部フライス加工されています。

ピロボールを留める為のナットを埋め込みます。
ワッシャー3枚を重ねてボルトで締め付けてカーボンに食い込ませます。
もう二度と取れなさそうです。
フロント、リヤにナットを埋め込んで
スペーサーとピロボールを組み付けます。

カーボンの板厚はフロント3mm、リヤ4.1mmと前後で異なります。

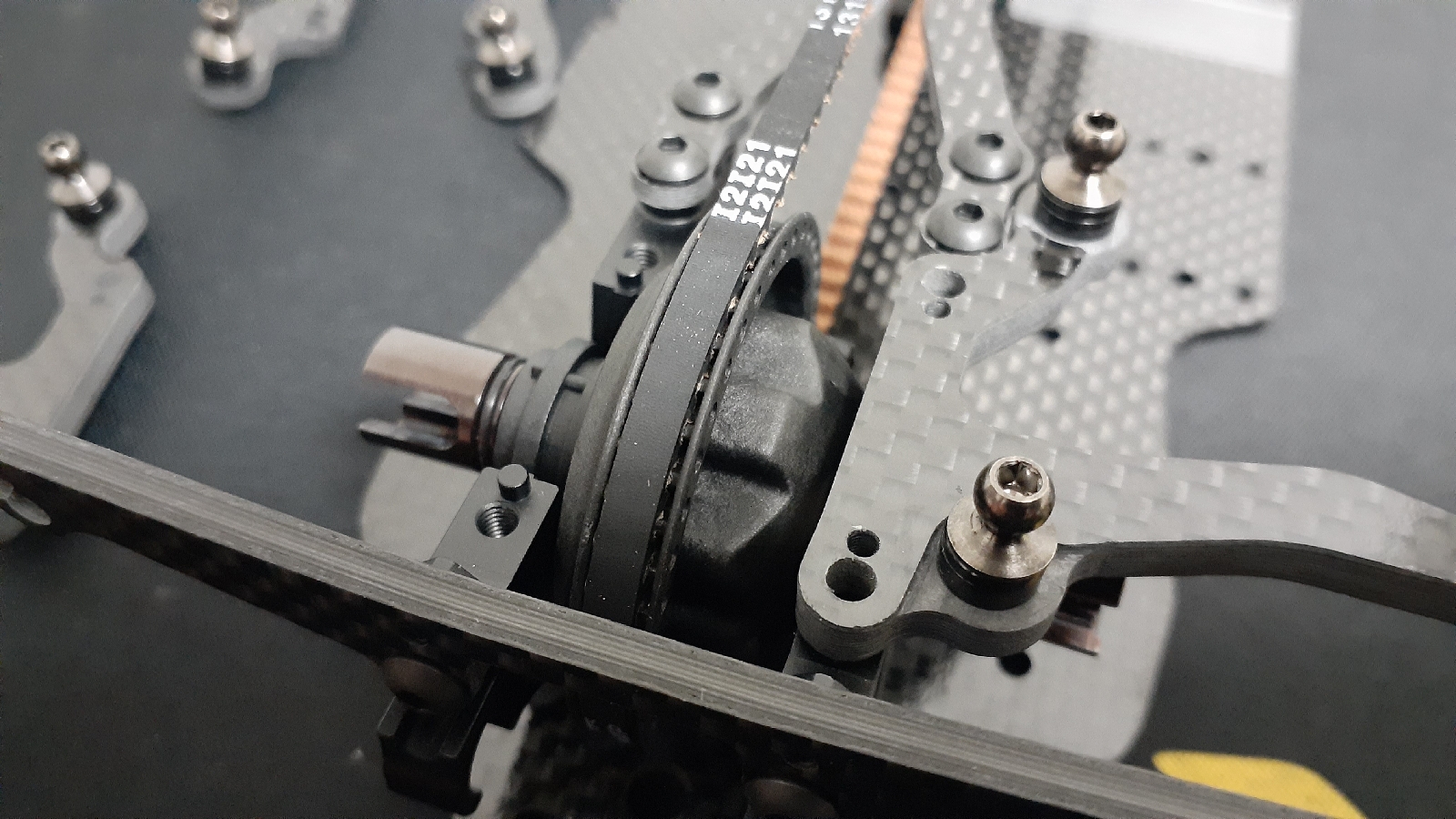

バルクヘッドに位置決めピンがあり、キツめに入るので位置はバッチリでます。
フロントは3×6ボルトで固定
リヤは3×8ボルトで固定
リヤのボディマウントの存在感が凄いですね。
つづく
